华为无线AP 5010SN-GN系列接入点

                           产品外观

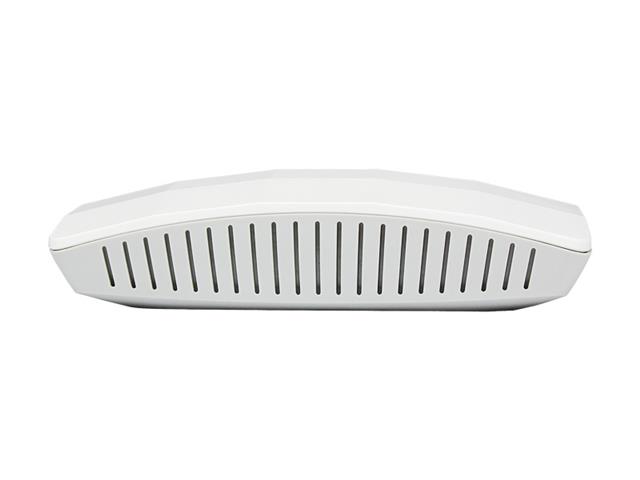

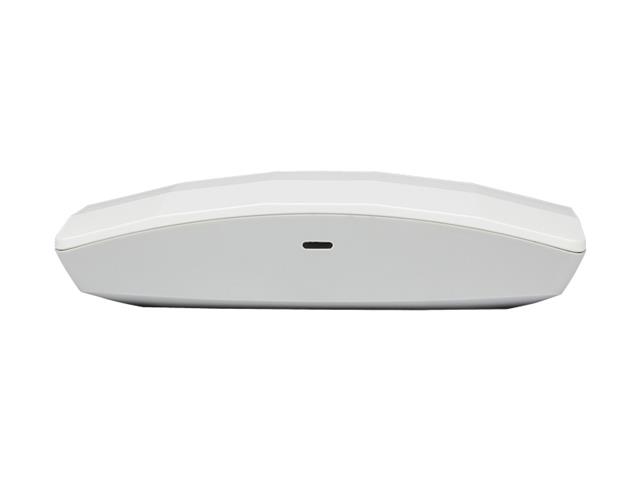

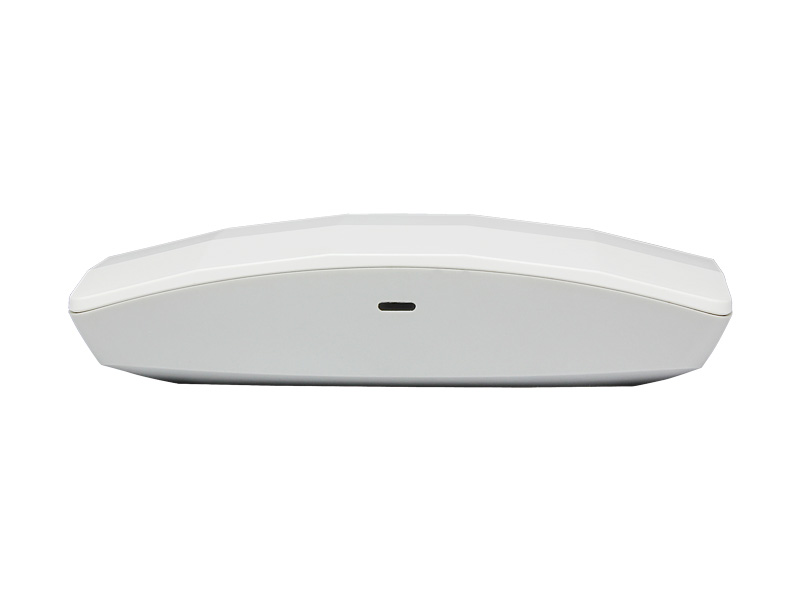

              外观

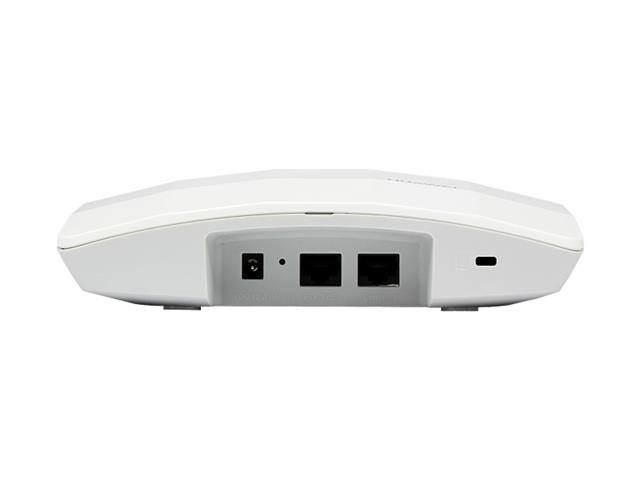

              端口

• 1.Console口。
• 2.ETH/PoE：10/100/1000M，用于有线以太网连接,并且支持PoE功能，用于连接PoE交换机或PoE电源，给AP供电。
• 3.Default：缺省按钮，长按恢复出厂缺省值。
• 4.电源输入接口：12V DC。

• 5.Lock设备锁接口：用于保证AP5010DN-AGN&AP5010SN-GN的防盗安全。




  组网应用

AP5010DN-AGN和AP5010SN-GN可以为结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如中小型企业以及 企业分支，提供基本的802.11n无线接入网络。该类型设备可根据不同环境灵活实施分布。AP5010DN-AGN也可同时工作在AP和桥接等混合模式 下。

AP5010DN-AGN和AP5010SN-GN支持Fat AP和Fit AP两种工作模式，根据网络规划的需要，可以灵活地在Fat AP和Fit AP两种工作模式中切换。

当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为Fat AP模式。随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管 理网络中的所有的AP设备，此时需要将其AP工作模式切换到Fit AP模式。

Fit AP Mesh典型组网图

在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其 传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。
