华为AC6005接入控制器

  • 鸿远腾达代理AC6005接入控制器是针对中小型企业的小型盒式无线接入控制器。 支持有线无线一体化接入,应用于中小型企业及分支园区覆盖或企业办公网络等场境。 AC6005系列有两款产品形态,为AC6005-8和AC6005-8-PWR。
  • 咨询热线:400-838-6158
  • 产品详情

  • 联系我们



华为AC6005接入控制器

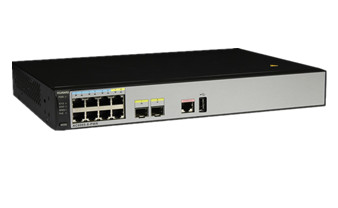

产品外观

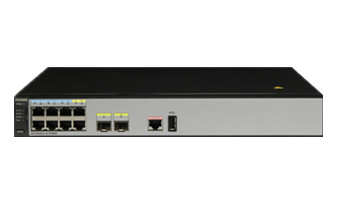

外观

华为AC6005控制器

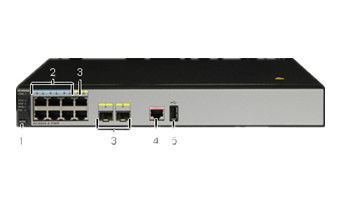

端口

华为AC6005控制器

  • 1. MODE按钮,即模式切换按钮
  • 2. 6个10/100/1000BASE-T以太网电接口
  • 3. 2个Combo接口
  • 4.Console调测接口
  • 5.USB接口

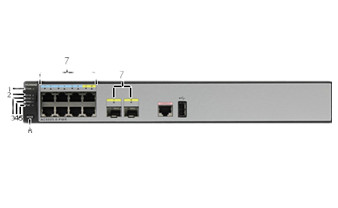

指示灯说明

华为AC6005控制器

AC6005-8-PWR产品正面面板的指示灯相对于AC6005-8,多1个PoE指示灯,其他相同。外观图以AC6005-8-PWR举例说明。

数字指示灯/按钮颜色指示灯状态及含义
1电源指示灯:PWR常灭设备未上电。
绿色常亮:电源供电正常。
橙色

常亮:PoE电源故障。说明:仅AC6005-8-PWR的电源指示灯有橙色状态。

2系统运行状态灯:SYS常灭系统未运行。
绿色快闪:系统正在启动过程中。
           慢闪:系统正常运行中。
红色常亮:设备不能正常启动,或运行中有温度、风扇异常告警。
3STAT模式状态灯:STAT常灭表示没有选择STAT模式。
绿色常亮:表示业务接口指示灯为默认模式,默认模式下接口为STAT状态。
4Speed模式状态灯:SPED

常灭表示没有选择Speed模式。
绿色常亮:表示业务接口指示灯暂时用来指示接口的速率,45s后自动恢复到默认模式(STAT)。
5PoE模式状态灯:
           说明:仅AC6005-8-PWR有此指示灯。
常灭表示没有选择PoE模式。
绿色常亮:表示业务接口指示灯暂时用来指示各接口的PoE状态,45s后自动恢复到默认模式(STAT)。
6模式切换按钮:MODE-AC6005-8-PWR: 按一次则SPED灯亮绿色,此时业务接口指示灯暂时用来指示各接口的速率状态。 再按一次则PoE灯亮绿色,此时业务接口指示灯暂时用来指示各接口的PoE状态。 再按一次则恢复默认状态,即STAT灯亮绿色。
           AC6005-8: 按一次则SPED灯亮绿色,此时业务接口指示灯暂时用来指示各接口的速率状态。 再按一次则恢复默认状态,即STAT灯亮绿色。 当超过45s没有按动按钮,则模式状态灯自动恢复为默认模式(STAT灯亮绿色,SPED灯和PoE灯常灭)。
7业务接口指示灯
           GE电接口:接口从1开始编号,从下到上,从左到右。
           GE光接口:请参考三角形状的箭头指向。
业务接口指示灯的含义跟所处的模式相关,具体请参见下表。

产品应用场景

AC有直连式组网和旁挂式组网两种方式。

AC承载管理流和数据业务流,管理流必须封装在CAPWAP(Control And Provisioning of Wireless Access Points)隧道传输,数据流可以根据实际情况选择是否封装在CAPWAP隧道中传输。

CAPWAP定义了无线接入点(AP)与无线控制器(AC)之间的通信规则,为实现AP和AC之间的互通性提供通用封装和传输机制。

CAPWAP数据隧道封装AP发往AC的802.3协议的数据包。

CAPWAP管理隧道实现远程AP配置和WLAN管理。

根据数据流(也称业务流)是否封装在CAPWAP隧道中转发,可以分为两种转发模式:

直接转发:也称本地转发或分布转发。

隧道转发:也称集中转发,通常用于集中控制无线用户流量的场景。

无论直连式组网还是旁挂式组网,都可以根据需要自行选择,AC支持两种模式混合,即根据需要部分AP配置为直接转发模式,部分AP配置为隧道转发模式。由于隧道转发模式下,所有无线用户流量都将汇聚到AC上处理,存在交换瓶颈的风险,在企业网中不常采用。

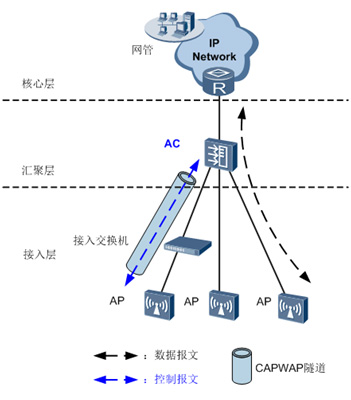

华为AC6005控制器组网图
