小型无线网络 WLAN基本配置操作方法

文章出处:鸿远腾达(北京)信息技术有限公司 人气:-发表时间:2015-12-14 16:02:00

随着人们生活的日益提高,人们对无线网络的需求也越来越大,特别是近几年对无线网络的依赖愈发强烈。公司里,商场中,各大酒店对无线的要求越来越高,无线网络直接影响着服务质量、好评率。一个服务健全的企业必须得有一套可靠、可信、快速的无线网络。

 无线网络区别于人们生活中的3g4g流量。无线网络具有信号强、上网快、便宜实用等强效优势。生活中你每天用的无线网络是怎么形成的你知道吗?我是鸿远腾达(北京)信息技术有限公司的工程师下面有我来为大家展示下希望能够帮助到您!

一、 小型网络 WLAN 基本业务示例(ACU2

1、 组网需求

AC直接与AP连接。现某企业分支机构为了保证工作人员可以随时随地的访问公司网络,需要通过部署WLAN基本业务实现移动办公。

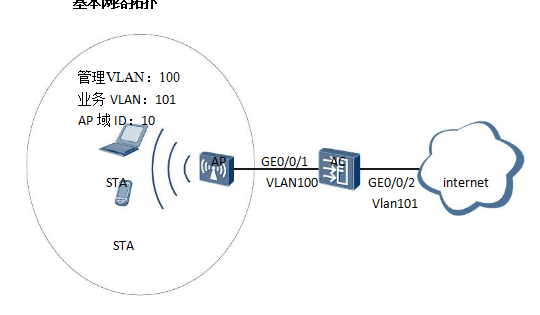

基本网络拓扑



》》点击进入更多华为无线设备型号《《


配置思路:

采用如下的思路配置小型网络的WLAN基本业务:

1.   配置APAC和上层网络设备之间实现二层互通。

2.   AC上配置基于接口的DHCP服务器STAAP分配IP地址。

3.   配置AC的系统参数,包括国家码、AC ID、运营商标识和ACAP之间通信的源接

口。

4.   配置AP上线的认证方式,并把AP加入AP域中,实现AP正常工作。

5.   配置VAP,下发WLAN业务,实现STA访问WLAN网络功能。

a.   配置AP对应的WMM模板、射频模板,使用WMM模板和射频模板的默认配

置,并在射频模板下绑定WMM模板,实现STAAP之间的无线通信参数配

置。

b.   配置WLAN-ESS接口,实现报文到达AC后能够送至WLAN业务处理模块处理。

c.   配置AP对应的安全模板、流量模板,使用安全模板和流量模板的缺省配置,

配置服务集并在服务集下绑定WLAN-ESS接口、安全模板、流量模板,实现

STA接入网络安全策略及QoS控制。

d.   配置VAP并下发,实现STA能够通过WLAN网络访问Internet





操作步骤:

   步骤一:配置AC,是AC与AP之间能够传递CAPWAP报文。

     #配置AC,将G0/0/1接口加入VLAN10(管理VLAN)。

   步骤二:配置AC与上层网络通信。

         配置AC上行接口GE0/0/2加入VLAN101(业务VLAN)。

       步骤三:配置AC作为DHCP服务器,为STAAP分配IP地址。

         配置基于接口地址池的DHCP服务器,其中,VLANIF100接口为AP提供IP地址,VLANIF101STA提供IP地址。

       步骤四:配置AC的系统参数。

          配置AC的国家码。

         配置AC ID和运营商标识。

         配置AC的源接口。

      步骤五:AC上管理AP

          现场获取APMAC地址后,查看AP的设备类型ID

         根据查询到的AP设备类型ID,离线添加AP。假设AP的类型AP6010DN-AGN,其MAC地址为60de-4476-e360

         配置AP域并将AP加入到AP域。

         AP上电后,可以查看到AP的“AP State”字段为“normal”。

      步骤六:配置WLAN业务参数。

          创建名为“wmm”的WMM模板。

         创建名为“radio”的射频模板,绑定WMM模板“wmm”。

         创建WLAN-ESS接口1

         创建名为“security”的安全模板。

         创建名为“traffic”的流量模板。

         创建名为“test”的服务集并绑定WLAN-ESS接口、安全模板和流量模板。

      步骤七:配置VAP并下发

         配置VAP

         提交配置。

       步骤八:验证配置结果

          配置完成后,通过display vap ap 0 radio 0命令,可以查看到VAP已创建成功。
